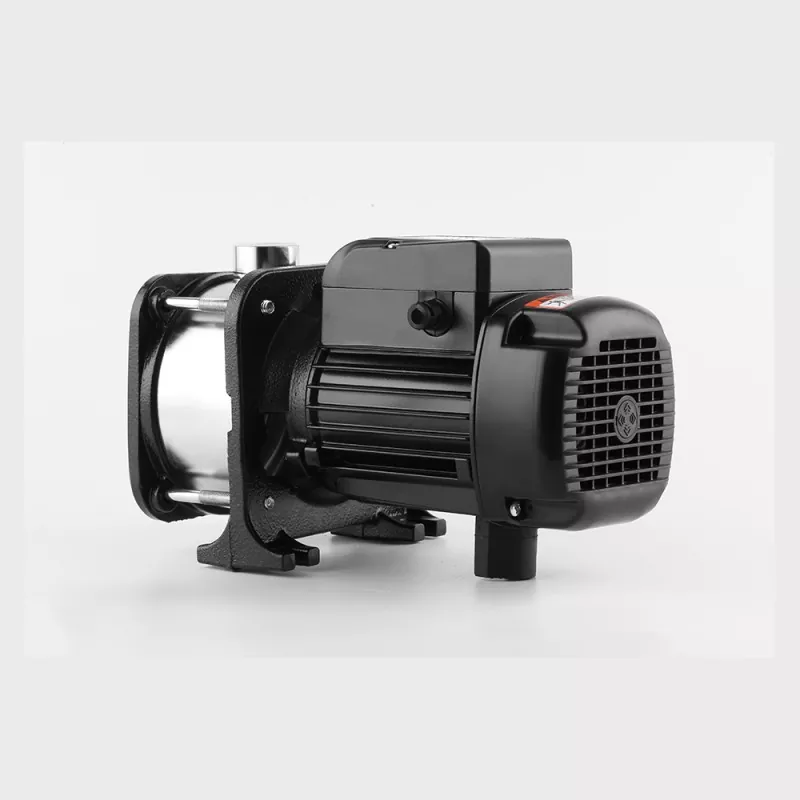

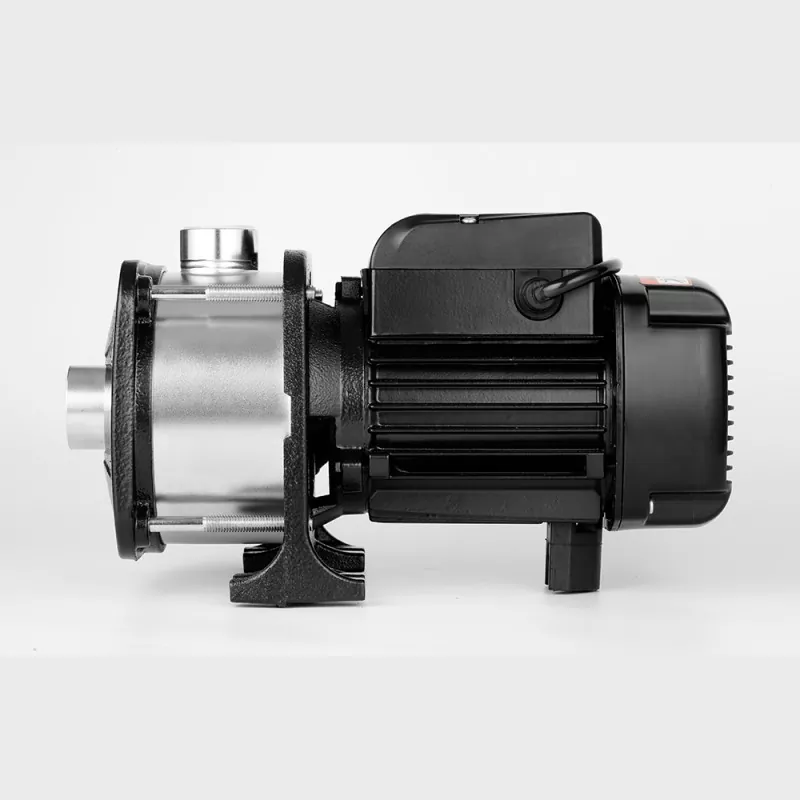

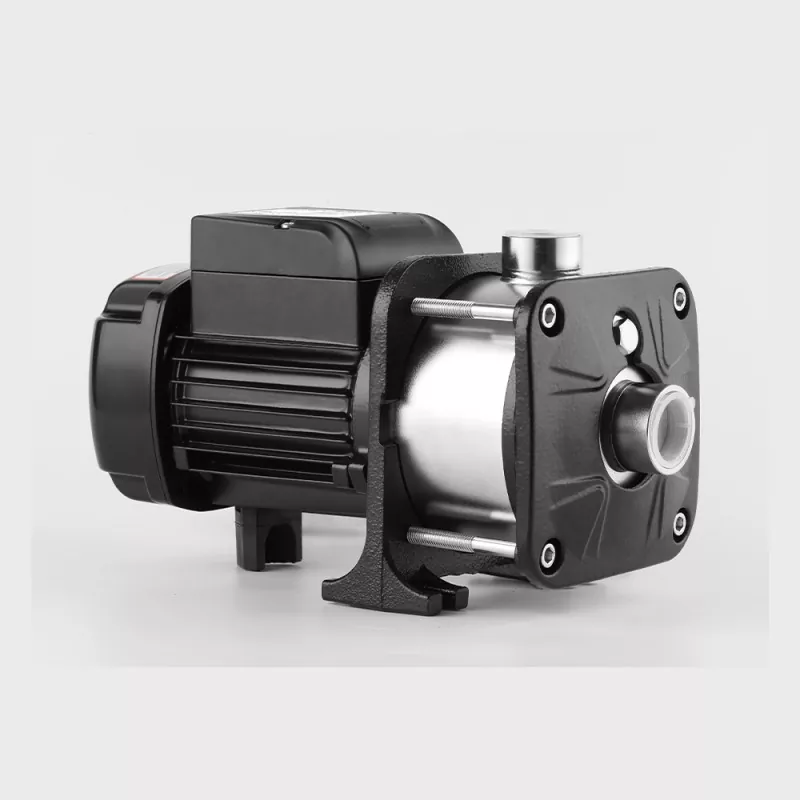

ปั๊มหอยโข่งหลายใบพัดหัวสูง

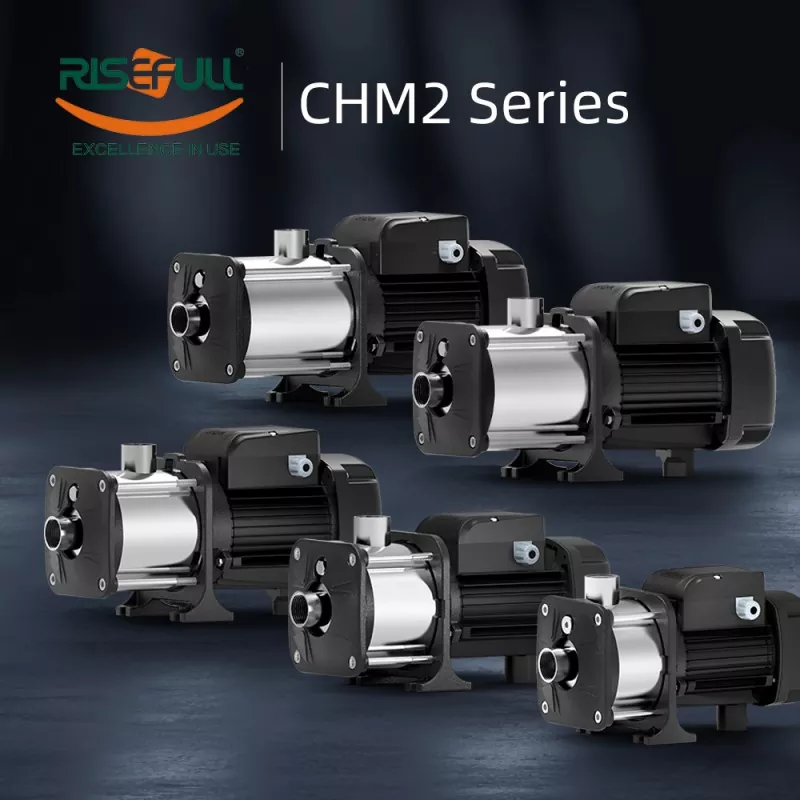

Model:CHM2--2/CHM2-3/CHM2-4/CHM2-5/CHM2-6/CHM2-7

คุณยินดีที่จะมาที่โรงงานของเราเพื่อซื้อปั๊มหอยโข่งหลายใบพัดคุณภาพสูงที่ขายล่าสุด ราคาต่ำ RISEFULL® หวังว่าจะได้ร่วมมือกับคุณ

ส่งคำถาม

ปั๊มนี้ทำจากวัสดุสแตนเลสคุณภาพสูง จึงมั่นใจได้ถึงประสิทธิภาพที่ยาวนานและปราศจากสนิม ด้วยการออกแบบที่กะทัดรัด ปั๊ม CHM-2 สามารถติดตั้งในพื้นที่แคบได้ในขณะที่ยังคงให้อัตราการไหลที่น่าประทับใจสูงถึง 3 ลบ.ม./ชม.

คุณสมบัติที่น่าประทับใจที่สุดประการหนึ่งของปั๊มนี้คือการออกแบบหลายขั้นตอน ด้วยใบพัดสี่ใบ CHM-2 สามารถสร้างแรงดันสูงได้ ทำให้เหมาะสำหรับการใช้งานที่ต้องการปั๊มแรงดันสูงและแรงดันสูง

คุณสมบัติปั๊มหอยโข่งหลายใบพัดหัวสูง:

- ผลิตจากวัสดุสแตนเลสคุณภาพสูง

- การออกแบบกะทัดรัดด้วยอัตราการไหลสูงถึง 3 ลบ.ม./ชม

- การออกแบบหลายขั้นตอนพร้อมใบพัดสี่ใบเพื่อแรงดันสูงและยกได้สูงถึง 50 เมตร

- ติดตั้งและใช้งานง่ายด้วยระดับเสียงต่ำและอายุการใช้งานยาวนาน

- เหมาะสำหรับใช้ในครัวเรือน การชลประทาน และการใช้งานเชิงพาณิชย์ขนาดเล็ก

ปั๊มหอยโข่งหลายใบพัดแนวนอนสแตนเลสซีรีส์ CHM เป็นผลิตภัณฑ์ที่ค่อนข้างโตในตลาดปัจจุบันซึ่งมีโครงสร้างที่กะทัดรัดและการทำงานที่มั่นคง เสียงในการทำงานต่ำ ประสิทธิภาพสูงถึง 44-70% ส่วนประกอบการส่งน้ำทั้งหมดทำจากสแตนเลส AISI304 ซึ่งใช้กันอย่างแพร่หลายใน

1. ระบบปรับอากาศ ระบบทำความเย็น และระบบ HVAC

2. การบำบัดน้ำ: การทำความสะอาดน้ำและการกรองน้ำ

3. ระบบประปา: จัดส่งทางท่อและเครื่องเพิ่มกำลังอาคาร

4. อุตสาหกรรมประมงและการเกษตร: การเพาะเลี้ยงสัตว์น้ำ การชลประทานแบบโรยในฟาร์ม และการชลประทานแบบหยด

รายละเอียดสินค้า

High Head Multistage Centrifugal Pump

ข้อมูลประสิทธิภาพ

แบบอย่าง	พลัง กิโลวัตต์	การไหลสูงสุด ลบ.ม./ชม	แม็กซ์เฮด m	คะแนนที่ได้รับ (ไหล@หัว)	ใบพัด จำนวน
ซีเอชเอ็ม2-2	0.33	4.4	19.5	2m³/h@18m	2
CHM2-3	0.37	4.5	29.5	2m³/h@24m	3
CHM2-4	0.55	4.5	40	2m³/h@32m	4
CHM2-5	0.65	4.6	50	2m³/h@40m	5
ซีเอชเอ็ม2-6	0.75	4.6	60	2m³/h@47m	6
ซีเอชเอ็ม2-7	0.9	4.6	70	2m³/h@57m	7

สภาพการทำงาน

1. อุณหภูมิของเหลว: -15~105°c

2. อุณหภูมิแวดล้อมสูงสุด: +45°C

3. แรงดันสูงสุด: 10 บาร์

4. คุณสมบัติทางกายภาพปานกลาง:

● น้ำสะอาดหรือของเหลวในน้ำที่คล้ายกัน (ไม่มีเส้นใย แขวนลอยของแข็ง≤3% และเส้นผ่านศูนย์กลาง≤2มม.)

● น้ำยาป้องกันการแข็งตัว (ส่วนประกอบหลัก: ไกลคอล)

● ของเหลวที่มีฤทธิ์กัดกร่อนอ่อน (PH 5- 9)

● ยางซีลในปั๊มเป็น EPDM (ไม่สามารถใช้ส่ง MINERAL OIL ได้)

5. ถ้าระดับความสูงสูงกว่า 1,000 เมตร และความหนืดของตัวกลางมากกว่าน้ำสะอาด จำเป็นต้องเพิ่มระยะขอบของปั๊มน้ำเพื่อหลีกเลี่ยงไม่ให้มอเตอร์ร้อนเกินไป

High Head Multistage Centrifugal Pump

เลขที่	ส่วนประกอบ	วัสดุ	เลขที่	ส่วนประกอบ	วัสดุ
01	สกรู	เอสเอส201	20	สกรู	เอสเอส201
02	สกรูระบายน้ำ	AISI304	21	วงเล็บ	HT200
03	โอริง	อีพีดีเอ็ม	22	โรเตอร์	เพลาเชื่อมด้วย AISI304
04	ฝาครอบตัวปั๊ม	HT200	23	แบริ่ง
05	ตัวปั้ม	AISI304	24	คอยล์คอร์ก	เอ็นบีอาร์
06	น็อตหัวหมวก	AISI304	25	มอเตอร์
07	ปลอกแขนสถานที่ขั้นตอนสุดท้าย	AISI304	26	คณะกรรมการเทอร์มินัล	PBT
08	ทางเข้าดิฟฟิวเซอร์	AISI304	27	กล่องเทอร์มินัล	พีพี
09	ใบพัด	AISI304	28	สกรู
10	ปลอกเพลาเหล็กทังสเตน	เหล็กทังสเตน	29	ตัวเก็บประจุ
11	รองรับดิฟฟิวเซอร์	AISI304	30	สกรู
12	ปลอกเพลา	AISI304	31	เคเบิล แฟร์ลีด	พีพี
13	ปลอกเพลา	AISI304	32	การสนับสนุนด้านล่าง
14	ดิฟฟิวเซอร์	AISI304	33	เครื่องซักผ้าสปริง
15	อูเลต์ดิฟฟิวเซอร์	AISI304	34	ปกหลัง	HT200
16	ซีลเครื่องกล	กราไฟท์ +SIC	35	พัดลม	เอบีเอส
17	โอริง	อีพีดีเอ็ม	36	ฝาครอบพัดลม	พีพี
18	ซับดิสก์	AISI304	37	สกรู
19	วางยาม	เอ็นบีอาร์
